全數字樓宇可視對講方案

       系統設計采用計算機局域網聯網方式，通過tcpip方式傳送音、視頻等信息。

       一．全數字可視對講系統概述

       數字可視對講系統設計采用計算機局域網聯網方式，通過tcp/ip方式傳送音、視頻等信息。

       本系統組成主要是由：管理中心電腦、中心管理機、單元出入口的網絡型可視門口機及各用戶網絡可視分機組成。可實現小區內的可視對講、戶戶通話、多通道、留影留言、信息發布、報警等功能，如果小區局域網與Internet聯網，還可以向用戶提供可以自由進行的網絡IP電話、VOIP等多種新穎功能；還可以擴展智能家居控制、遠程視頻監控（帶攝像頭的室內分機可擴展此功能）。

      1.1 系統架構

       二．系統主要特點及功能介紹

       2.1 系統采用TCP/IP聯網方式

       系統采用TCP/IP聯網方式，通過小區局域網實現對講功能，所有音視頻和數據信號都通過數字壓縮及傳輸，視頻支持 H.263，H.264等協議；音頻支持H.711，H.723等協議。

        2.2 系統構架不需要任何中間設備

       系統設備只需要室內分機、門口機及管理中心，不需要任何隔離器、聯網切換器等層間設備，系統結構簡單方便；

        2.3 安裝方便、節省維護成本

       系統采用國際標準網絡接口，標準綜合布線，亦可借用寬帶網絡，無須獨立布線。

        2.4 戶戶對講功能

       用戶室內機不僅可以和門口機、圍墻機、管理機進行可視對講，而且還可以和其他用戶室內機進行戶戶對講。

       2.5 安防報警功能

       室內分機集成了緊急報警功能，可接入8防區的如緊急按紐、火災、煤氣、門磁、窗磁等各種報警探頭，可根據需要擴充至32個防區。

       2.6 監視門口機功能

       住戶在室內機上撥通門口機后，可以通過門口機上攝像頭監視單元門周圍環境的動靜。

       2.7 指紋開鎖及IC/ID刷卡開鎖功能

       單元門口主機內置強大的指紋識別模組，采用增強型指紋采集傳感器；還配置刷卡開鎖功能，可根據客戶實際需要選擇IC/ID刷卡模塊。

       2.8 可視對講與開鎖功能

       門口機呼叫住戶分機，住戶分機可以看到門口機的訪客圖像；門口機呼叫管理管理機，在管理處可以看到門口機圖像，住房分機或管理處通過按“開鎖”鍵開啟門口機電鎖。

       2.9 呼叫管理中心

       住戶可以在系統空閑的情況下按分機上的“管理處”按鍵呼叫門衛保安（或管理中心），呼通后住戶可以與門衛保安（或管理中心）進行雙向?qū)χv。

       2.10 信息服務功能

       管理人員可能通過管理員機向各住戶發布信息，可以采用單獨發送方式也可群發或棟發方式。

       2.11 智能家居控制功能（選配）

       系統具有接收智能家居系統燈光控制等功能，提供家電控制接入接口，支持家居智能控制，同時可以提供遠程控制功能，此功能非標配功能，用戶可自由選配。

       2.12 電梯聯動功能（選配）

       系統可接入電梯聯動采集器，完成電梯聯動功能。此功能非標配功能，用戶可自由選配。

       2.13 小區服務功能

     “小區服務”顯示住戶的個人信息和電子公告。

       2.14 視頻留影、常用便民信息發布功能

       住戶分機上的“留言留影”可顯示訪客給該住戶的留言、留影信息。留言、留影的內容形式包括：語音、視頻。

       2.15 免打擾功能

       分機上的“免打擾”可設定免打擾時間，有訪客在門口機或管理處呼叫不會被響應（不出現呼叫提示），但可以看到呼叫訪客的圖像，此時訪客或管理處只能給住戶留言留影。

       2.16 通話記錄查詢功能

     “通話記錄”可查詢：來訪記錄、呼出記錄、未接記錄和已接記錄。當有未接呼入記錄時，圖標將閃動作為提示，查看相應記錄后自動復原。

       2.17 物業管理功能

       本功能主要包括：住戶向管理中心發送信息，內容包括：水電故障報修、請求送飲水、煤氣等，管理人員通過信息了解業主所需要的幫助，然后安排人員進行處理。

       2.18 短信通知功能

       通過外接短信模塊，家里有任何報警信息都可及時發送到指定的手機。

       2.19 廣告推送功能

       廣告推送模式分為統一播放和本地播放，統一播放模式是統一由管理中心向帶播放功能的所有門口機、圍墻機播放相關廣告信息。本地播放時手動把廣告內容復制到本地SD卡上，放在對應的門口機或圍墻機進行播放。

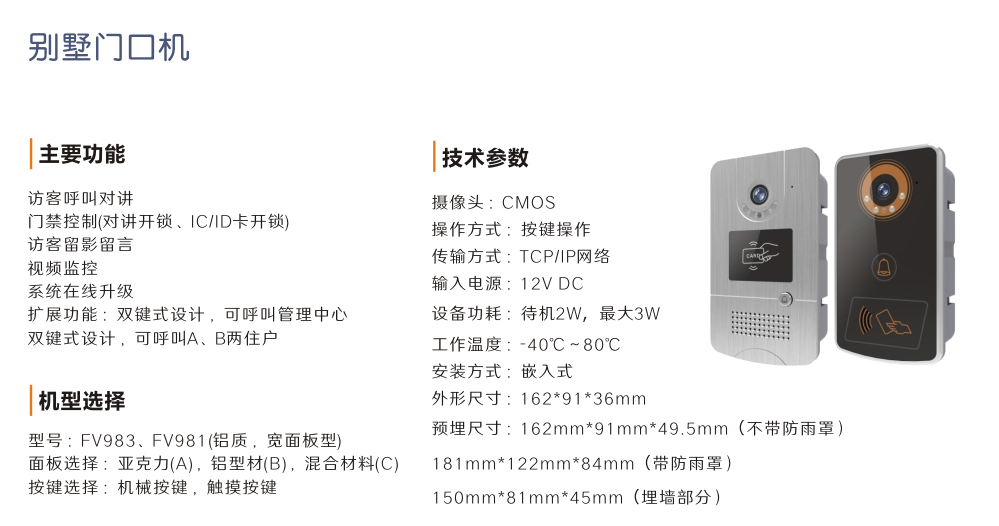

       三．系統主要設備介紹

       四、系統管理軟件

       管理中心軟件主要有：住戶管理、信息發布、可視對講、報警監視、系統管理、操作員管理、門禁控制7大模塊。

軟件主界面
